Pengosongan Kapasitor

Berlanjut dari artikel mengenai pengisian kapasitor, kali ini akan dibahas mengenai pengosongan kapasitor. Saat kapasitor sudah terisi oleh sebagian atau penuh muatan listrik maka kapasitor tersebut dapat dikosongkan dengan cara menghubungkan saklar (S) pada ground. Akibatnya tegangan kapasitor dan arus akan berkurang secara eksponensial sampai nol.


Lamanya proses pengosongan kapasitor ini juga ditentukan oleh nilai R-C yang dipakai pada rangkaian. Berikut adalah rumus umum untuk pengosongan kapasitor
  • tegangan kapasitor saat dikosongkan selama t detik, VC(t)

  • Vs adalah tegangan kapasitor sebelum dikosongkan. Vs akan bernilai sama dengan tegangan input pengisi kapasitor apabila kapasitor diisi sampai penuh (fully charged).
  • arus pengosongan setelah t detik

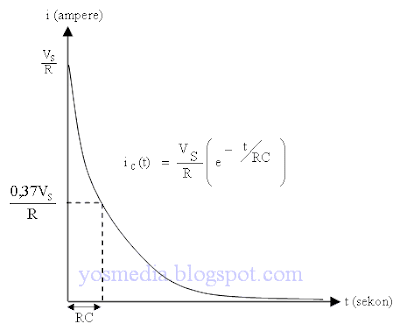

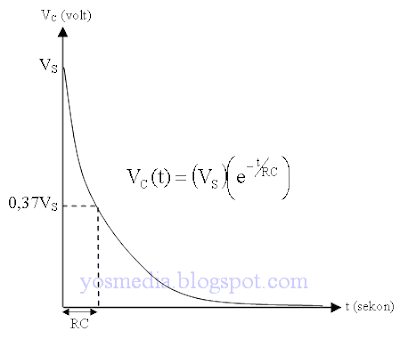

Apabila digambarkan dalam grafik maka tegangan dan arus pada pengosongan kapasitor akan membentuk grafik eksponensial seperti berikut.

Untuk tabel hubungan antara waktu pengosongan terhadap persentase tegangan pada kapasitor dinyatakan dalam tabel berikut.
tVc
099%
RC37%
2RC14%
3RC5%
4RC2%
5RC1%

Contoh soal :
Berdasarkan pada rangkaian pengosongan kapasitor diatas, diketahui bahwa :
tegangan awal pada kapasitor (VS) = 12V
hambatan (R) = 5 kΩ
kapasitor (C) = 100 μF
Tentukan :
a. Konstanta waktu pengosongan (τ)
b. Tegangan dan arus kapasitor saat setelah dikosongkan selama 10 ms

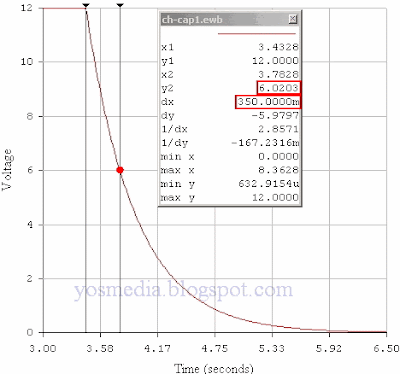

c. Waktu pengosongan yang dibutuhkan agar tegangan kapasitor (Vc) terisi 50%nya

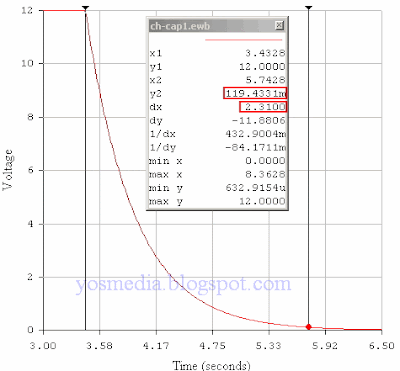

d. Waktu pengosongan yang dibutuhkan agar tegangan kapasitor (Vc) = 0,12V
Penyelesaian :
  1. Konstanta waktu pengosongan (τ)
  2. Konstanta waktu pengosongan = Konstanta waktu pengisian = τ
    τ = RC = (5 kΩ)(100 μF) = 0.5 s
  3. Tegangan dan arus kapasitor saat setelah dikosongkan selama 10 ms
  4. Waktu pengosongan yang dibutuhkan agar tegangan kapasitor (Vc) terisi 50%nya
  5. Waktu pengosongan yang dibutuhkan agar tegangan kapasitor (Vc) = 0,12V
