Pengisian Kapasitor

Pada saat pengisian kapasitor diperlukan sebuah sumber tegangan konstan (V_in) yang digunakan untuk menyuplai muatan ke kapasitor dan sebuah resistor yang digunakan untuk mengatur konstanta waktu pengisian (τ) serta membatasi arus pengisian.

Pada rangkaian pengisian kapasitor disamping, saat saklar (S) ditutup maka akan ada arus yang mengalir dari sumber tegangan (V_in) menuju ke kapasitor. Besarnya arus ini tidak tetap karena adanya bahan dielektrik pada kapasitor. Arus pengisian akan menurun seiring dengan meningkatnya jumlah muatan pada kapasitor, dimana V_c≈V_in saat i=0.

Secara umum, rumus pengisian kapasitor untuk tegangan dan arus dapat dinyatakan seperti berikut :

• tegangan kapasitor saat t detik

  apabila sebelum pengisian tidak terdapat adanya tegangan awal pada kapasitor, V_c(0)=0V, maka persamaan diatas menjadi :

• arus pengisian setelah t detik

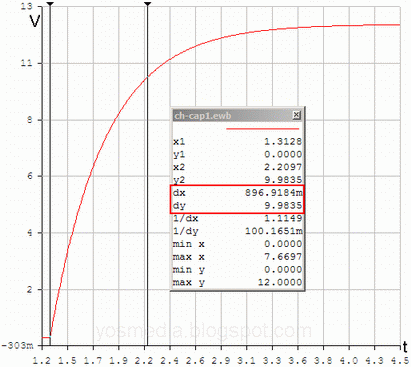

Apabila digambarkan dalam grafik maka tegangan dan arus pada pengisian kapasitor akan membentuk grafik eksponensial seperti berikut.


Berdasarkan rumus pengisian kapasitor untuk tegangan, bisa didapat pula hubungan antara waktu pengisian terhadap persentase tegangan pada kapasitor yang dinyatakan dalam tabel berikut

t	Vc
0	0
0,7RC	50%
RC	63%
2RC	86,5%
3RC	95%
4RC	98,2%
5RC	99%

Contoh soal :
Berdasarkan pada rangkaian pengisian kapasitor diatas, dimana :
tegangan pengisian (V_in) = 12 V
hambatan (R) = 5 kΩ
kapasitor (C) = 100 μF
Tentukan :
a. Konstanta waktu pengisian (τ)
b. Arus awal yang mengalir pada rangkaian (i_o)
c. Tegangan dan arus kapasitor (V_c) setelah saklar ditutup selama 10 ms
d. Waktu pengisian yang dibutuhkan agar tegangan kapasitor (V_c) terisi 50%nya
e. Waktu pengisian yang dibutuhkan agar tegangan kapasitor (V_c) = 10V

Penyelesaian :

1. Konstanta waktu pengisian (τ)
τ = RC = (5 kΩ)(100 μF) = 0.5 s
2. Arus awal yang mengalir pada rangkaian (i_o)

3. Tegangan pada kapasitor saat saklar ditutup selama 10 ms



4. Waktu pengisian yang dibutuhkan agar tegangan kapasitor (V_c) terisi 50%nya
Dari tabel hubungan antara waktu pengisian terhadap persentase tegangan pada kapasitor dapat diketahui bahwa tegangan pada kapasitor akan terisi 50% saat t=0,7RC, yaitu :
t = 0,7(5kΩ)(100μF) = 0,35s = 350ms
Atau dengan cara lain,
tegangan pada kapasitor terisi 50% ≈ 12V/2 ≈ 6V



5. Waktu pengisian yang dibutuhkan agar tegangan kapasitor (Vc) = 10V

Baca selengkapnya

Yahoo memberhentikan layanan GeoCities

GeoCities, salah satu layanan web hosting gratis milik Yahoo Inc, akan diberhentikan layanannya pada akhir tahun ini. Yahoo juga tidak akan menerima pendaftaran baru bagi user yang ingin mendaftar di web hosting GeoCities sejak dikeluarkannya pengumuman ini. Sementara itu, user lama yang telah memiliki akun di GeoCities masih dapat memanfaatkan layanan GeoCities sampai akhir tahun ini.


Di tahun 1997, GeoCities merupakan situs terpopuler kelima. Yahoo sebagai salah satu investornya kemudian mengakuisisi GeoCities pada bulan Januari 1999 . Selama 10 tahun dimiliki oleh Yahoo Inc, Geocities telah memberikan keuntungan sebesar $ 4 milyar.

Baca selengkapnya

Tips untuk mengubah pergeseran baris suatu halaman menggunakan mousewheel

Untuk menggeser halaman dari suatu baris ke baris lain secara cepat pada browser Firefox, ada beberapa cara yg dapat dilakukan, salah satunya dengan menggunakan mousewheel (roda mouse). Pada artikel ini, saya akan memberikan sedikit tips untuk mengubah lebar/jarak pergeseran baris suatu halaman menggunakan mousewheel pada browser Firefox .

Secara default, apabila mousewheel digerakkan/diputar satu kali maka baris halaman yang ditampilkan akan bergeser sejauh 3 baris dari baris sebelumnya, ke atas atau ke bawah tergantung pada putaran mousewheeel. Pergeseran sejauh 3 baris ini diasumsikan dari satu putaran mousewheel sebanding dengan pergeseran baris menggunakan 3 kali penekanan tombol kursor pada keyboard atau dengan menggunakan kombinasi penekanan ALT key dan mousewheel.

Dengan melakukan perubahan pada konfigurasi Firefox, lebar/jarak pergeseran baris menggunakan mousewheel ini dapat diatur sesuai keinginan kita.

• Ketikkan about:config pada URL box Firefox kemudian tekan Enter pada keyboard

• Ketikkan mousewheel.withnokey pada filter box preferences


• Ubah nilai mousewheel.withnokey.sysnumlines menjadi false (default : true) dan ganti nilai mousewheel.withnokey.numlines sesuai keinginan (default : 6).

• Pada Firefox 3.0.8 yang saya gunakan, perubahan dapat langsung dilihat tanpa harus merestart browser.

Pengaturan lebar/jarak pergeseran baris pada mousewheel ini sangat membantu apabila anda ingin membaca/mereview suatu halaman website dengan cepat menggunakan browser Firefox.

Baca selengkapnya

Lihat Skor Pertandingan Sepak Bola di Livescore.com

Bagi anda para pencinta sepak bola yang ingin mengetahui skor suatu pertandingan sepakbola dari berbagai liga atau kompetisi sepak bola di dunia, dapat mencari tahu melalui Livescore.com.


Skor suatu pertandingan sepakbola dari 66 negara dengan berbagai liganya, seperti Liga Premiere Inggris dan Seri A Italia, dapat kita ketahui melalui situs ini. Tidak hanya itu saja, situs ini juga akan memberikan informasi skor suatu pertandingan sepakbola dari kompetisi sepakbola yang sedang berlangsung, misalnya saja Liga Champion atau kualifikasi Piala Dunia.

Di Livescore.com, informasi tentang skor pertandingan, menit terjadinya gol dan daftar pencetak gol diupdate secara aktual saat kedua tim sedang bertanding. Sehingga kita dapat mengetahui skor pertandingan bukan hanya setelah kedua tim selesai bertanding namun saat pertandingan itu sedang berlangsung.


Selain menampilkan informasi skor pertandingan sepak bola, Livescore.com juga menyajikan informasi skor pertandingan dari cabang olahraga lain seperti hoki, basket, tenis dan cricket yang sedang berlangsung di suatu negara. Informasi tentang skor pertandingan ini juga dapat diakses menggunakan ponsel dengan fasilitas WAP melalui alamat http://wap.livescore.com/ dan juga iPhone atau iPod Touch melalui alamat http://iphone.livescore.com.

Baca selengkapnya

Rangkaian Dioda: Detektor Puncak (Peak Detector)

Rangkaian detektor puncak (peak detector) adalah rangkaian yang terdiri dari hubungan seri sebuah dioda dengan kapasitor yang menghasilkan output, secara teori, berupa tegangan DC yang sama dengan amplitudo puncak (Vp) tegangan AC sebagai input. Tetapi karena dioda yang ada tidaklah ideal maka tegangan output DC yang dihasilkan adalah hasil pengurangan dari amplitudo puncak tegangan AC sebagai input dengan tegangan buka dioda sebesar 0,7V.

Dari grafik rangkaian detektor puncak diatas jelas terlihat bahwa besar tegangan DC outputnya tidak sama dengan amplitudo puncak (Vp) sinyal masukan, yaitu :
V_out = Vp – V_D = 10 – 0,7 = 9,3V

Dengan menggabungkan rangkaian penjepit DC positif di depan rangkaian detektor puncak maka akan didapatkan rangkaian detektor puncak ke puncak yang outputnya, secara teori, berupa tegangan DC sebesar 2 kali amplitudo puncak (2Vp) tegangan AC sebagai input.

Sama seperti rangkaian detektor puncak, output dari rangkaian detektor puncak ke puncak ini juga dipengaruhi oleh tegangan buka dioda. Hal ini dapat ditunjukkan pada grafik output rangkaian detektor puncak ke puncak berikut.

Untuk rangkaian penjepit DC positif dapat kita ketahui outputnya, yaitu :
Vout_clamper = Vin_{(peak-to-peak)} - V_D = 20 - 0,7 = 19,3V
Output rangkaian penjepit DC positif ini kemudian dijadikan sebagai input rangkaian detektor puncak, yang juga merupakan output rangkaian detektor puncak ke puncak, yang besarnya adalah :
Vout_{(peak-to-peak detector)} = Vin_{(peak-to-peak)} - V_D
Vout_{(peak-to-peak detector)} = Vout_(clamper) - V_D = 19,3 - 0,7 = 18,6V

Baca selengkapnya
