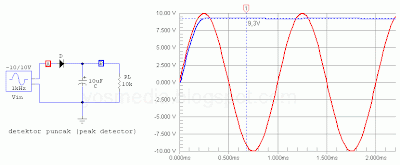

Rangkaian detektor puncak (peak detector) adalah rangkaian yang terdiri dari hubungan seri sebuah dioda dengan kapasitor yang menghasilkan output, secara teori, berupa tegangan DC yang sama dengan amplitudo puncak (Vp) tegangan AC sebagai input. Tetapi karena dioda yang ada tidaklah ideal maka tegangan output DC yang dihasilkan adalah hasil pengurangan dari amplitudo puncak tegangan AC sebagai input dengan tegangan buka dioda sebesar 0,7V.
Dari grafik rangkaian detektor puncak diatas jelas terlihat bahwa besar tegangan DC outputnya tidak sama dengan amplitudo puncak (Vp) sinyal masukan, yaitu :
Vout = Vp – VD = 10 – 0,7 = 9,3V

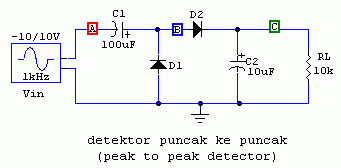

Dengan menggabungkan rangkaian penjepit DC positif di depan rangkaian detektor puncak maka akan didapatkan rangkaian detektor puncak ke puncak yang outputnya, secara teori, berupa tegangan DC sebesar 2 kali amplitudo puncak (2Vp) tegangan AC sebagai input.

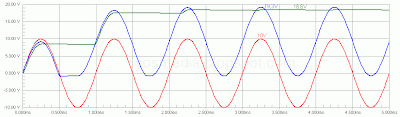

Sama seperti rangkaian detektor puncak, output dari rangkaian detektor puncak ke puncak ini juga dipengaruhi oleh tegangan buka dioda. Hal ini dapat ditunjukkan pada grafik output rangkaian detektor puncak ke puncak berikut.
Untuk rangkaian penjepit DC positif dapat kita ketahui outputnya, yaitu :
Voutclamper = Vin(peak-to-peak) - VD = 20 - 0,7 = 19,3V
Output rangkaian penjepit DC positif ini kemudian dijadikan sebagai input rangkaian detektor puncak, yang juga merupakan output rangkaian detektor puncak ke puncak, yang besarnya adalah :
Vout(peak-to-peak detector) = Vin(peak-to-peak) - VD
Vout(peak-to-peak detector) = Vout(clamper) - VD = 19,3 - 0,7 = 18,6V
Dari grafik rangkaian detektor puncak diatas jelas terlihat bahwa besar tegangan DC outputnya tidak sama dengan amplitudo puncak (Vp) sinyal masukan, yaitu :
Vout = Vp – VD = 10 – 0,7 = 9,3V
Dengan menggabungkan rangkaian penjepit DC positif di depan rangkaian detektor puncak maka akan didapatkan rangkaian detektor puncak ke puncak yang outputnya, secara teori, berupa tegangan DC sebesar 2 kali amplitudo puncak (2Vp) tegangan AC sebagai input.
Sama seperti rangkaian detektor puncak, output dari rangkaian detektor puncak ke puncak ini juga dipengaruhi oleh tegangan buka dioda. Hal ini dapat ditunjukkan pada grafik output rangkaian detektor puncak ke puncak berikut.
Untuk rangkaian penjepit DC positif dapat kita ketahui outputnya, yaitu :
Voutclamper = Vin(peak-to-peak) - VD = 20 - 0,7 = 19,3V
Output rangkaian penjepit DC positif ini kemudian dijadikan sebagai input rangkaian detektor puncak, yang juga merupakan output rangkaian detektor puncak ke puncak, yang besarnya adalah :
Vout(peak-to-peak detector) = Vin(peak-to-peak) - VD
Vout(peak-to-peak detector) = Vout(clamper) - VD = 19,3 - 0,7 = 18,6V
