Rangkaian dioda yang digunakan sebagai penjepit tegangan DC (DC clamper) berfungsi untuk menambahkan komponen tegangan DC tertentu pada suatu sinyal/tegangan AC. Penjepit DC ini mempunyai 2 jenis, yaitu penjepit DC positif dan penjepit DC negatif. Kedua jenis penjepit DC ini dibedakan dengan posisi pemasangan dioda pada rangkaian penjepit dimana arah panah dioda menunjukkan pergeseran sinyal outputnya.
Seperti kita ketahui bahwa suatu tegangan AC berosilasi dari tegangan puncak positif (+Vp) ke tegangan puncak negatif (-Vp). Idealnya, apabila sinyal AC tersebut dijepit menggunakan penjepit DC positif maka sinyalnya hanya berosilasi pada bagian positifnya saja. Demikian pula sebaliknya, apabila sinyal AC tersebut dijepit menggunakan penjepit DC negatif maka sinyalnya hanya berosilasi pada bagian negatifnya saja. Namun karena adanya tegangan buka pada dioda sebesar 0,7V maka sinyal outputnya tidak benar-benar dijepit pada titik offset 0V sehingga tegangan puncak sinyal output yang dihasilkan adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda

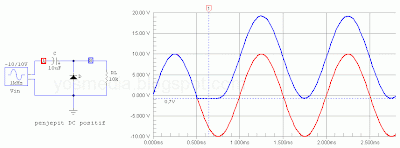

Pada gambar rangkaian penjepit DC positif diatas dapat diketahui bahwa tegangan puncak sinyal outputnya adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda=20-0,7=19,3V
atau dengan kata lain, sinyal outputnya berosilasi dari -0,7V sampai 19,3V

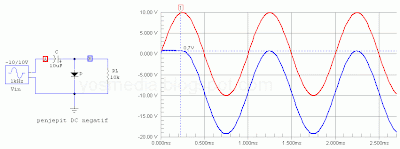

Sementara untuk rangkaian penjepit DC negatif, tegangan puncak sinyal outputnya adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda=20-0,7=19,3V
atau dengan kata lain, sinyal outputnya berosilasi dari 0,7V sampai -19,3V
Dengan menambahkan sebuah tegangan DC yang diseri pada dioda maka titik offset sinyal output juga dapat diubah sejauh nilai tegangan DC yang ditambahkan pada rangkaian penjepit. Salah satu contohnya seperti yang ditunjukkan pada rangkaian penjepit DC positif berikut.
Karena adanya tegangan DC sebesar 5V maka sinyal outputnya akan berosilasi dari 4,3V (5V-0,7V) sampai 24,3V (19,3V+5V)
Agar penjepit DC menghasilkan osilasi sinyal output yang baik maka nilai RC pada rangkaian, paling tidak, memenuhi syarat berikut :
10RLC >> Tinput
Seperti kita ketahui bahwa suatu tegangan AC berosilasi dari tegangan puncak positif (+Vp) ke tegangan puncak negatif (-Vp). Idealnya, apabila sinyal AC tersebut dijepit menggunakan penjepit DC positif maka sinyalnya hanya berosilasi pada bagian positifnya saja. Demikian pula sebaliknya, apabila sinyal AC tersebut dijepit menggunakan penjepit DC negatif maka sinyalnya hanya berosilasi pada bagian negatifnya saja. Namun karena adanya tegangan buka pada dioda sebesar 0,7V maka sinyal outputnya tidak benar-benar dijepit pada titik offset 0V sehingga tegangan puncak sinyal output yang dihasilkan adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda
Pada gambar rangkaian penjepit DC positif diatas dapat diketahui bahwa tegangan puncak sinyal outputnya adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda=20-0,7=19,3V
atau dengan kata lain, sinyal outputnya berosilasi dari -0,7V sampai 19,3V
Sementara untuk rangkaian penjepit DC negatif, tegangan puncak sinyal outputnya adalah :
Vout(peak) = Vin(peak-to-peak) - Vdioda=20-0,7=19,3V
atau dengan kata lain, sinyal outputnya berosilasi dari 0,7V sampai -19,3V
Dengan menambahkan sebuah tegangan DC yang diseri pada dioda maka titik offset sinyal output juga dapat diubah sejauh nilai tegangan DC yang ditambahkan pada rangkaian penjepit. Salah satu contohnya seperti yang ditunjukkan pada rangkaian penjepit DC positif berikut.
Karena adanya tegangan DC sebesar 5V maka sinyal outputnya akan berosilasi dari 4,3V (5V-0,7V) sampai 24,3V (19,3V+5V)
Agar penjepit DC menghasilkan osilasi sinyal output yang baik maka nilai RC pada rangkaian, paling tidak, memenuhi syarat berikut :
10RLC >> Tinput
