Pendeteksi Kecepatan Putar Motor

Pada artikel sebelumnya, kita dapat mengetahui bahwa photo-interrupter dapat dipergunakan untuk mendeteksi ada-tidaknya suatu halangan/lubang. Dengan menggunakan prinsip ini, kecepatan putar sebuah motor dapat dideteksi menggunakan photo-interrupter. Caranya adalah dengan menempatkan sebuah piringan yg disertai lubang² pada bibir piringan tersebut pada sebuah motor. Jumlah lubang yang dideteksi oleh photo-interrupter dalam selang waktu tertentu dapat merepresentasikan kecepatan putar motor yang digunakan untuk memutar piringan tersebut.

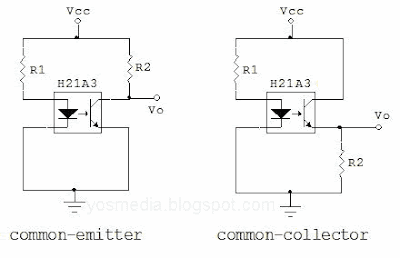

Untuk dapat membuat pendeteksi kecepatan putaran motor ini dapat dipergunakan photo-interrupter seri H21A3 buatan Fairchild Semiconductor. Berikut gambar rangkaian sederhana pendeteksi kecepatan putaran motor.

Kedua rangkaian diatas mempunyai perhitungan nilai hambatan yang sama, hanya saja logika outputnya yg berbeda

• common-emittor
Jika terdapat halangan pada celah antara IR LED dan phototransistor maka phototransistor akan menghasilkan output HIGH
• common-collector
Jika tidak ada halangan pada celah antara IR LED dan phototransistor maka phototransistor akan menghasilkan output LOW

Sedangkan perhitungan untuk nilai-nilai hambatannya adalah :

1. Transmitter
Bagian transmitter photo-interrupter terbuat dari sebuah LED infra merah (IR LED) yg mempunyai rating V_F = 1,7V dan I_F = 20mA (berdasarkan datasheet H21A3). Sehingga dibutuhkan hambatan input (R_in) sebesar :

Untuk menghindari kerusakan pada IR LED, nilai hambatan input yang dipakai dapat diperbesar menjadi 180Ω
2. Receiver
Bagian receiver photo-interrupter terbuat dari phototransistor dengan rating V_CE(sat) = 0,4V dan I_C(ON) = 4mA

Beberapa variasi lain dari rangkaian pendeteksi kecepatan putaran juga banyak dijumpai, diantaranya dengan menambahkan Schmitt Trigger (7414), transistor maupun op-amp pada bagian output. Biasanya ditujukan untuk memantapkan logika output yang dihasilkan.
